От 3D-печати до производственных форм: как ваш прототип выходит на рынок

Изящно спроектированный пластиковый прототип спокойно покоится на верстаке дизайнера. Между ним и тысячами продуктов, которым суждено заполнить полки магазинов, лежит пропасть, известная как «плесень». Этот разрыв стал кладбищем бесчисленных творческих идей.

В студии шанхайского стартапа промышленный дизайнер Ли Вэй внимательно изучает в своих руках напечатанный на 3D-принтере прототип — эргономичную кормушку для домашних животных.

«Мы повторили этот прототип 17 версий», — говорит она, осторожно вращая образец. «Но чтобы продать его на онлайн-платформах, нам нужно произвести не менее 5000 единиц».

От единичного производства до серийного производства, от дизайна до производства, самым важным шагом на этом пути является преодоление производственного разрыва от 3D-печати до массового производства литьем под давлением.

01 Ценность и ограничения прототипов

3D-печать произвела революцию в прототипировании. Теперь дизайнеры могут превращать идеи в физические объекты за несколько дней или даже часов, за небольшую часть традиционных затрат.

Эта технология обеспечивает быструю итерацию. Команда Ли Вэя в течение двух месяцев тестировала кормушку для домашних животных под разными углами, вместимостью и эффектами материалов. «Мы даже напечатали прозрачную версию, чтобы увидеть внутреннюю структуру», — говорит она, указывая на красочные прототипы на верстаке.

Однако 3D-печать имеет непреодолимые ограничения. Стоимость материала на прототип может быть в десятки раз выше, чем у изделия, отлитого под давлением, а скорость производства находится в совершенно ином масштабе — на 3D-печать одного устройства подачи уходит 6 часов, тогда как термопластавтомат может производить 8 штук каждые 30 секунд.

«Наиболее важным вопросом является разница в производительности», — объясняет опытный инженер-технолог Чэнь Цзяньго. «Послойная структура 3D-печати приводит к анизотропии, тогда как изделия, полученные литьем под давлением, имеют лучшую целостность и более высокую прочность».

02 Критическое решение в преодолении разрыва

При переходе от прототипа к массовому производству дизайнеры первыми принимают важное решение: когда создавать форму?

Создание формы требует первоначальных инвестиций в размере от десятков до сотен тысяч юаней, что представляет значительный риск для стартап-команд. «Мы видели, как слишком много проектов терпели неудачу из-за того, что форма была создана слишком рано или слишком поздно», — говорит Чен.

Критерии этого решения включают зрелость конструкции, проверку рыночного спроса и прогнозирование масштабов производства. Команда Ли Вэя решила инвестировать в пресс-форму только после того, как получила более 3000 предварительных заказов на свою продукцию.

Оптимизация дизайна перед созданием пресс-формы не менее важна. Проектировщики должны учитывать требования процесса литья под давлением: равномерная толщина стенок, соответствующие углы уклона и разумное расположение линий разъема.

«Многие красивые прототипы, напечатанные на 3D-принтере, потерпят неудачу, если их напрямую использовать для создания форм», — отмечает Чен. «Например, первоначальная конструкция этого питателя имела слишком много прямых углов и вариаций толщины. Мы предложили 23 модификации, чтобы адаптировать его для литьевого производства».

03 Пресс-форма: путь к массовому производству

Пресс-форма является основным инструментом для массового производства литьем под давлением и крупнейшим первоначальным капиталовложением. Простая одногнездная форма может стоить от 30 000 до 80 000 юаней, а сложная многоместная форма может стоить сотни тысяч.

Изготовление пресс-форм само по себе является точным инженерным процессом. Современные фабрики по производству пресс-форм используют станки с ЧПУ, электроэрозионную обработку (EDM) и оборудование для глубокого сверления для обработки блоков специальной стали в формы с точностью, достигающей 0,005 миллиметра — одной десятой диаметра человеческого волоса.

«Пресс-форма предназначена не только для копирования прототипа, она предназначена для оптимизации производственного процесса», — говорит дизайнер пресс-форм Чжао Фэн. «Нам необходимо продумать расположение ворот, системы охлаждения и механизмы выброса, чтобы гарантировать, что каждый цикл эффективно производит качественную продукцию».

Срок службы пресс-формы напрямую влияет на себестоимость единицы продукции. Высококачественная пресс-форма позволяет производить миллионы изделий, при этом стоимость пресс-формы амортизируется до нескольких центов за изделие.

04 Пробные формы и корректировки

Как только первая форма будет готова, начнется настоящее испытание. Пробное формование — ключевой этап проверки конструкции пресс-формы и корректировки параметров литья под давлением, обычно требующий от 3 до 5 итераций.

«Первый пробный запуск часто выявляет различные проблемы», — вспоминает Чэнь об опыте команды Ли Вэя. «Изначально у их питателя были проблемы с усадкой и заметными линиями сварки».

Регулируя параметры впрыска — температуру, давление, скорость и время — инженеры постепенно оптимизируют производственный процесс. В то же время сама форма может потребовать тонкой настройки, например, полировки поверхностей для улучшения качества отделки или модификации каналов охлаждения для повышения эффективности.

Ли Вэй был свидетелем всего процесса пробного формования. «Наблюдение за тем, как первое устройство подачи, отлитое под давлением, извлекается из формы, совершенно отличалось от 3D-печати — оно было более прочным, имело более однородную текстуру и больше походило на «настоящий» продукт», — говорит она.

05 Экономика выбора материалов

Переход от 3D-печати к литью под давлением также приводит к фундаментальным изменениям в выборе материалов. Для 3D-печати обычно используются специальные нити, такие как PLA или ABS, а для литья под давлением предлагается более широкий ассортимент инженерных пластиков с различной структурой затрат.

«В конечном итоге мы выбрали пищевой ПП (полипропилен), — объясняет Ли Вэй. «Это не только безопасно, но и стоит намного меньше, чем материалы для 3D-печати, и имеет лучшие характеристики формования».

Затраты на материалы составляют значительную часть производства литьевого формования. Оптимизация конструкции для сокращения использования материалов и выбор экономически эффективных поставщиков материалов могут напрямую повлиять на конкурентоспособность продукта на рынке.

Крупномасштабное производство также делает возможным переработку материалов. Литниковые направляющие и дефектные детали, образующиеся во время литья под давлением, можно измельчить и повторно ввести в производство в определенном соотношении, что еще больше снижает затраты.

06 Ритм производства и контроль качества

При выходе на массовое производство решающее значение приобретают ритм производства и контроль качества. Машина для литья под давлением среднего размера может производить десятки тысяч кормушек ежедневно. Как обеспечивается соответствие каждого продукта стандартам?

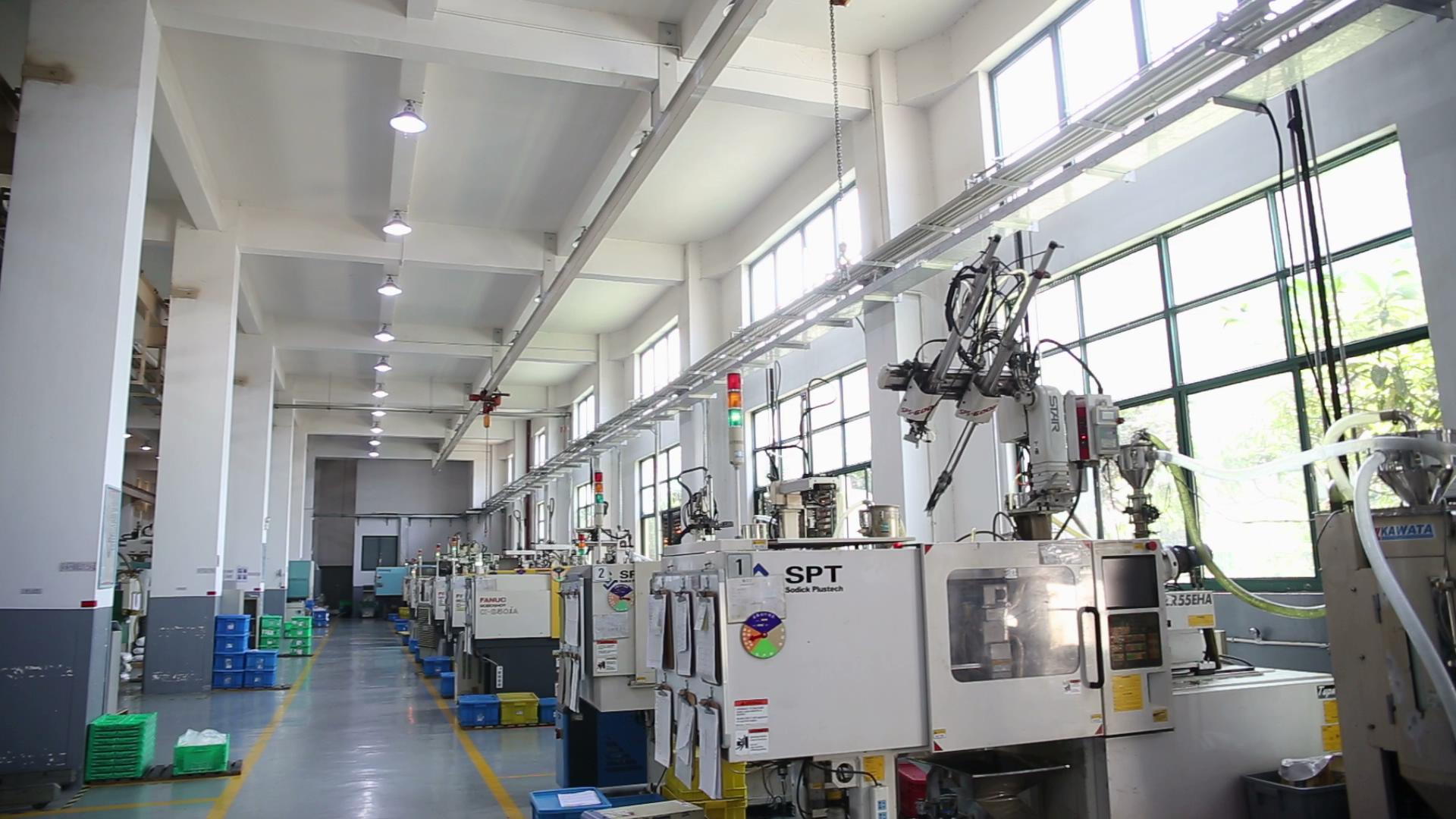

Современные литьевые цеха оснащены различными методами контроля: датчики контролируют давление и температуру впрыска в режиме реального времени; системы технического зрения проверяют каждое изделие на наличие дефектов поверхности; и регулярно проводится отбор проб для измерения размеров и функциональных испытаний.

«Мы установили три точки контроля на производственной линии», — говорит Чен. «Только продукция, прошедшая все проверки, упаковывается и хранится».

Контроль качества касается не только стабильности продукта, но и влияет на репутацию бренда. Производственная линия с хорошо контролируемым уровнем брака может сэкономить компании значительные затраты на послепродажное обслуживание.

07 Путь к рынку

Когда с производственной линии сходит первая партия кормушек для домашних животных, отлитых под давлением, их путь на рынок только начинается.

Дизайн упаковки должен обеспечивать защиту во время транспортировки и привлекательность в розничной торговле. Команда Ли Вэя специально разработала упаковку с окошком, демонстрирующим возможности кормушки. «Потребители могут интуитивно видеть угол и текстуру кормушки», — говорит она.

Логистика и управление запасами создают новые проблемы после массового производства. «Нам необходимо сбалансировать скорость производства, стоимость запасов и рыночный спрос», — отмечает Ли Вэй. «Это совершенно другое соображение, чем прототипирование».

Переход от 3D-печатного прототипа к массовому продукту, отлитому под давлением, — это не просто изменение методов производства, но и сдвиг в мышлении. Дизайнерам необходимо перейти от создания отдельных изысканных объектов к разработке эффективно производимых, конкурентоспособных на рынке товаров.

От гудящего 3D-принтера в студии Ли Вэя до ритмично работающих термопластавтоматов на фабрике; от уникального прототипа на рабочем месте до тысяч аккуратно сложенных продуктов на складе — каждый шаг на этом пути требует разных знаний и решений.

Пресс-форма — это мост для творчества, соединяющий дизайн и рынок, прототип и продукт. Это требует значительных инвестиций, но является важным способом превращения хорошей идеи в жизнеспособный бизнес.

В первую неделю после запуска кормушки для домашних животных команда Ли Вэя получила первые отзывы пользователей. «Одна покупательница сказала, что эта кормушка работает намного лучше, чем те, которыми она пользовалась раньше, и ее кошка наконец-то перестала разбрасывать еду повсюду», — говорит Ли Вэй с улыбкой.

В этот момент путешествие, начавшееся с 3D-принтера, наконец достигает своей законной цели — удовлетворения реальных потребностей в реальном мире.
