ВВЕДЕНИЕ И ИСПОЛЬЗОВАНИЕ ОСНОВА

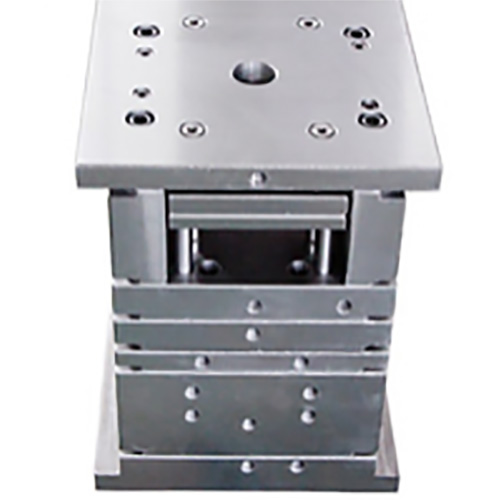

Основные функции и структурные компоненты рамы плесени

1. Основное определение

АформаРамка подпреднищей формы представляет собой скелетную систему формы, обеспечивающая точное расположение и конструктивную опору для литых деталей. Качество рамы плесени напрямую влияет на срок службы плесени (до 500 000 до 1 миллиона раз открытия и закрытия) и точность размеров продукта (до ± 0,02 мм)

2. Типичная структура

1). Основной модуль: базовый, фиксированный блок. Изготовлен из пластичного железа QT600, плоскостность ≤0,02 мм/м, может противостоять зажимной силе до 3000T

2). Модуль формирования: нижний шаблон, верхний шаблон. S50C Стальная обработка, твердость HRC28-32, Толерантность к толщине шаблона ± 0,01 мм

3). Руководящая система: направляющая колонка сборка, направляющая рукав. 20cr Carburizing and Gorning, твердость HRC58-62, зазор.

4). Система выброса: нижняя игольчатая пластина, нижняя вода пластина. Установите эжектор с нитридом титана, ra0.2, повторность удара по удару выброса ± 0,02 мм

Наша фабрика имеет свой собственный план проектирования рамки плесени, и наш собственный план проектирования может значительно снизить стоимость пресс -формы. Мы также можем использовать стандартные рамки плесени в соответствии с требованиями клиента.

Преимущества стандартных рамок плесени: сэкономьте время для изготовления плесени и сделайте техническое обслуживание плесени более удобным.

Недостатки стандартных рамок плесени: увеличение затрат на плесени.

Технические характеристики для выбора картинки

1. Выбор системы размера

Стандарт длинного Kee (LKM): разделен на три серии: A/B/C, допуск толщины пластины A

Стандарт HASCO: направляющая спецификация диаметра столбца φ20-φ80 мм, допуск длины ± 0,02 мм, подходит для европейских моделей

Пользовательская рама плесени: длина шаблона и размеры ширины ± 0,05 мм, направляющее положение отверстия колонны ± 0,01 мм

2. Принцип соответствия материала

1) Обычные пластиковые детали: S50C Углеродная конструкционная сталь, закаленная и закаленная HB180-220

2) Инженерные пластиковые детали: P20 Предварительно закрепленная сталь (HRC30-34), глубина нитрийного слоя 0,15-0,25 мм

3) Оптически прозрачные детали: 420 из нержавеющей стали, вакуумная гашная HRC48-52, зеркало полированное

Ключевые точки управления для использования кадра плесени

1. Процесс установки и отладки

Концентрация калибровки: используйте мраморную платформу для обнаружения, базовая плоскостность ≤0,02 мм/1000 мм

Сборка направляющей столбца: используйте процесс замороженной сборки (-196 ℃ Жидкое охлаждение азота), интерференция 0,005-0,008 мм

Тест плесени: используйте провода 0,03 мм для обнаружения,формаКлиренс ≤0,005 мм

2. Технические характеристики обслуживания и технического обслуживания

Ежедневное обслуживание: Проверка направляющая Смазочная смазка (используйте смазку на основе лития NLGI Уровень 2), объем впрыска масла 0,5-1 мл/отверстие

Ежемесячное обслуживание: измеряйте износ направляющей столбца (допустимое значение ≤0,01 мм/3 месяца) и замените, если вы не допускают.

Годовое обслуживание: параллелизм шаблона проверки (≤0,02 мм/м), направляющая втулка внутренней диаметры овальности (≤0,005 мм)

Типичные решения разломов

1. Шаблон смещение ≥ 0,05 мм: направляющий рукав изношен из толерантности, замените направляющую рукав (зазор восстанавливается до 0,01-0,03 мм) и измельчите направляющую колонку.

2. Эжектора джема: направляющий рукав с эжектором плохо смазывается, очистите цепь масла, замените гидравлическое масло ISO VG32 и добавьте централизованную систему смазки

3. Тяжелая вспышка: шаблон плоскостность не допускает, используйте поверхностную шлифовальную машину для восстановления, шероховатость поверхности достигает RA0,4, а скорость шлифования поверхности спаривания ≥ 85%

Наша фабрика имеет 17 -летний опыт работы вформасоздавать и очень опытно в основе плесени. Производство баз плесени является одной из наших основных технологий.
