Микропрецизионное литье под давлением

Микроточное литье под давлением относится к передовой технологии литья под давлением, которая реализует формование пластиковых деталей чрезвычайно малых размеров (обычно вес детали <1 г, размер элемента <0,1 мм) или с чрезвычайно высокими требованиями к точности (допуск на размер <±0,001 мм, геометрический допуск <±0,0005 мм) с помощью высокоточного литьевого оборудования, специальных форм и строгого контроля процесса. Его основной особенностью является преодоление прецизионных ограничений традиционного литья под давлением, позволяющее формировать сложные детали с микроструктурой (например, микроканалы, толщина зубьев микрошестерен <0,05 мм), с отклонением веса детали <±0,005 г и шероховатостью поверхности Ra<0,02 мкм. По сравнению с обычным прецизионным литьем под давлением (допуск ±0,01 мм), микропрецизионное литье под давлением позволяет на порядок улучшить контроль размера, постоянство веса и возможности микроструктурного формования. Он широко используется в таких областях, как микроэлектроника, минимально инвазивные медицинские устройства и аэрокосмические микрокомпоненты, и является ключевой производственной технологией для реализации миниатюризации и интеграции высококачественной продукции.

P&M Micro-Precision Литье под давлением Введение

1 Основные характеристики микроточного литья под давлением

1. Сверхмалый размер и сверхвысокая точность управления.

Точность размеров: способность стабильно формовать детали с размерами элементов менее 0,1 мм (например, внутренний диаметр медицинского катетера 0,08 мм, ширина штифта микроэлектронного разъема 0,06 мм), с допуском на размер, контролируемым в пределах ±0,001 мм, что намного превышает ±0,01 мм при обычном прецизионном литье под давлением;  через термопластавтоматы с замкнутым контуром управления (повторяемость положения ±0,0001 мм), обеспечивающие размерную стабильность деталей одной партии (отклонение ≤±0,0005 мм);

Геометрическая точность: строгий контроль геометрических допусков деталей, таких как совокупная погрешность шага микрошестерни ≤ ± 0,0008 мм, соосность микроканалов ≤ ± 0,0005 мм, что достигается за счет сверхточной обработки полостей пресс-формы (точность ± 0,0003 мм) и регулировки давления/температуры в реальном времени во время литья под давлением;

Точность веса: для микродеталей весом менее 0,5 г (например, медицинские микроклапаны, корпуса микросенсоров) отклонение веса контролируется в пределах ±0,005 г, что достигается за счет точного контроля объема впрыска (минимальный объем впрыска до 0,001 см³) и процесса удержания давления, что позволяет избежать функционального воздействия деталей из-за колебаний веса.

2. Возможность формования сложной микроструктуры.

Микропрецизионное литье под давлением позволяет получить микроструктуры, которые трудно сформировать с помощью традиционного литья под давлением, отвечая функциональным требованиям высококачественных продуктов.

Микроканалы и микропористые структуры: могут быть сформированы микроканалы с размером поперечного сечения 0,05 × 0,05 мм (используются для биочипов и микротеплообменников) с минимальным диаметром микропор 0,02 мм (например, сопла медицинских распылителей) и гладкими стенками пор (Ra ≤ 0,01 мкм), без заусенцев и засоров;

Микрошестерни и конструкции микротрансмиссии: Микрошестерни с формовочным модулем ≤ 0,01 (толщина зуба 0,03-0,05 мм), шероховатостью поверхности зуба Ra ≤ 0,008 мкм, точность передачи до ISO 1328, класс 10 или выше, подходят для передачи микродвигателей и прецизионных инструментов;

Микрочипы и микротекстурные структуры: на поверхности детали формируются выступы микрочипов с расстоянием между ними 0,01-0,03 мм (например, матрицы микролинз для оптических компонентов) или микротекстуры глубиной 0,005-0,01 мм с точностью воспроизведения структуры ≥ 95% без деформации или потерь.

3. Высокая адаптируемость материалов и процессов.

Микропрецизионное литье под давлением требует индивидуального подбора параметров процесса, основанного на различных характеристиках материала и функциях деталей:

Точный выбор материала: распространенные материалы включают LCP, POM и PC, чтобы избежать примесей, влияющих на точность формования;

Уточнение параметров процесса: скорость впрыска необходимо точно контролировать в пределах 1-5 мм/с, чтобы избежать деформации микроструктуры, вызванной чрезмерным сдвигом расплава; Постепенная регулировка давления выдержки, установка дифференцированного давления выдержки для разных участков детали для компенсации локальной усадки;

Строгий экологический контроль: в производственной среде должна быть постоянная температура, влажность и отсутствие пыли, чтобы избежать колебаний температуры, которые могут вызвать тепловую деформацию пресс-формы или прилипание пыли, влияющее на качество поверхности деталей.

II Производственный процесс микроточного литья под давлением

1. Дизайн продукта и разработка пресс-форм.

(1) Дизайн продукта

Структурное проектирование: нарисуйте увеличенную 3D-модель в масштабе 1:10 с помощью программного обеспечения САПР, уделяя особое внимание аннотированию размеров микроструктуры и позиционных допусков; Принятие оптимизации топологии для уменьшения избыточных структур и предотвращения конфликтов напряжений между микроструктурами и основными структурами;

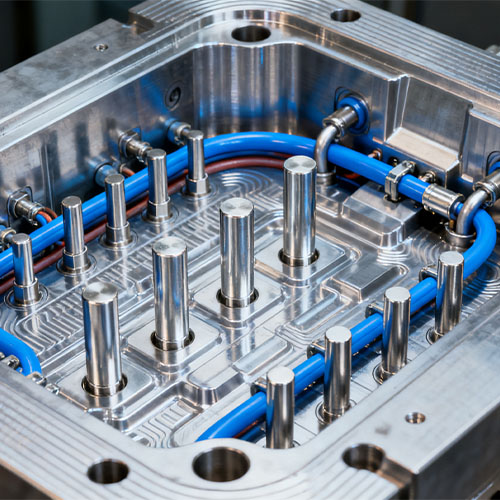

(2) Разработка пресс-формы

Материал пресс-формы: полость пресс-формы изготовлена ​​из быстрорежущей стали порошковой металлургии или монокристаллического алмаза, чтобы обеспечить износостойкость и точность поверхности, а срок службы формы составляет ≥ 100000 раз;

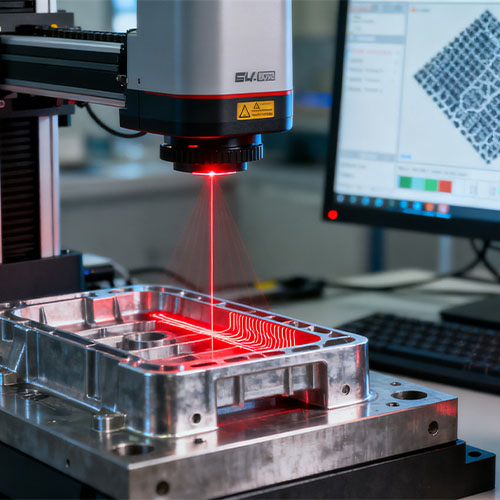

Обработка полостей: использование методов сверхточной обработки, таких как медленная электроэрозионная обработка, обработка сфокусированным ионным лучом и токарная обработка алмазным инструментом; Полировка поверхности полости для обеспечения точности воспроизведения микроструктуры;

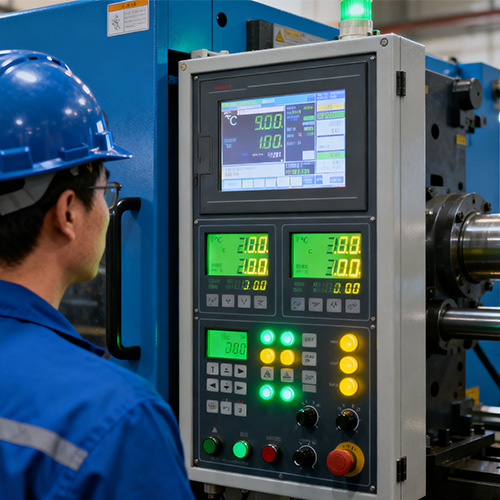

2. Подготовка сырья и литье под давлением.

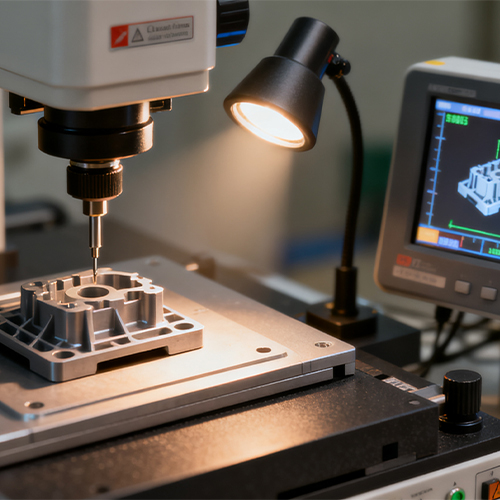

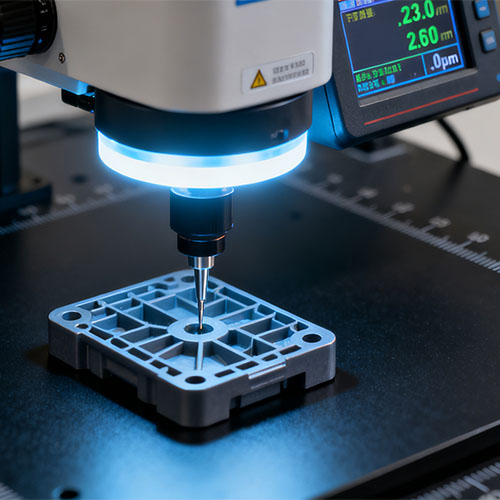

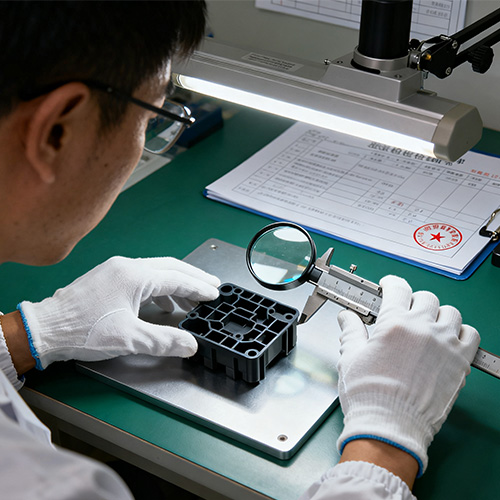

3. Постобработка и проверка качества.

P&M Микропрецизионное литье под давлением (спецификация)

Особенности и применение микропрецизионного литья под давлением P&M

1. Микроэлектроника и полупроводниковая промышленность）

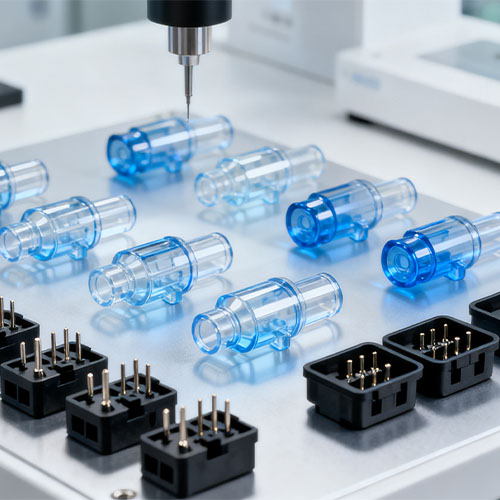

Основные требования: сверхмалый размер, высокая изоляция, устойчивость к высоким температурам, адаптация к таким компонентам, как упаковка микросхем и микроразъемы.

2. Индустрия медицинских малоинвазивных устройств

Основные требования: биосовместимость, высокоточная микроструктура, стерильность, адаптируемость к малоинвазивным хирургическим инструментам и диагностическому оборудованию.

3. Аэрокосмическая и микроприборная промышленность.

Основные требования: высокая надежность, устойчивость к экстремальным условиям, легкий вес, подходит для микросенсоров и навигационных компонентов.

Процесс настройки
