Литье пластиковых радиаторов под давлением

Литье пластмасс под давлением с радиатором — это технология производства, при которой расплавленный пластик впрыскивается в специальную форму посредством процесса литья под давлением, а после охлаждения производятся пластиковые компоненты с функциями рассеивания тепла.

Сочетая преимущества легкого веса и низкой стоимости пластика с конструкцией рассеивания тепла, эта технология широко используется в электронном оборудовании, автомобильной электронике и других областях для решения проблемы накопления тепла в компонентах.

P&M Литье радиаторов для литья пластмасс под давлением Введение

Проектирование и производство пресс-форм

Спроектируйте полость пресс-формы в соответствии со структурой радиатора (например, плотностью ребер, толщиной, каналом рассеивания тепла) и используйте высокоточную обработку (например, фрезерование с ЧПУ, электроэрозионную обработку), чтобы обеспечить точность пресс-формы с допусками, обычно контролируемыми в пределах ± 0,02 мм.

Подготовка сырья

Подбираются модифицированные пластики с теплопроводящими наполнителями (такими как графит, алюминиевый порошок, керамические частицы). Обычные подложки включают PP, PA66, PPS и т. д. Теплопроводность можно увеличить до 10-50 Вт/(м·К), обеспечивая при этом устойчивость материала к высоким температурам (обычно требуется долговременная термостойкость ≥120 ℃).

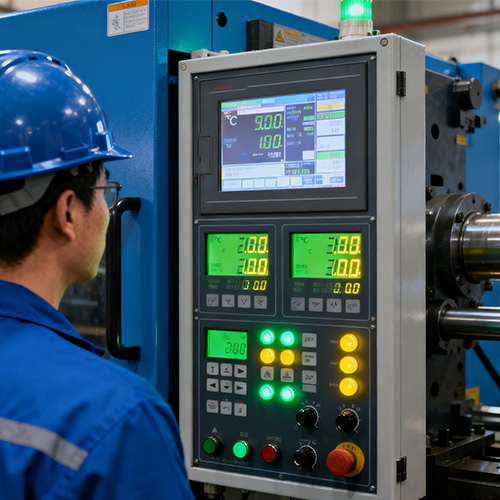

Литье под давлением

Впрыскивают расплавленный пластик в полость формы под высоким давлением (50-150 МПа) и высокой скоростью (50-200 мм/с), компенсируют пластическую усадку на этапе выдержки давления (давление выдержки обычно составляет 60-80 % давления впрыска), а затем охлаждают и придают форму (время охлаждения составляет 40-60 % от общего цикла).

Постобработка

Он включает в себя извлечение из формы, удаление заусенцев (достижимое путем замороженной обрезки или лазерной резки), обработку поверхности (например, напыление теплопроводящего покрытия, вакуумное покрытие), а также сборку некоторых изделий (например, склеивание с металлическими основаниями для рассеивания тепла).

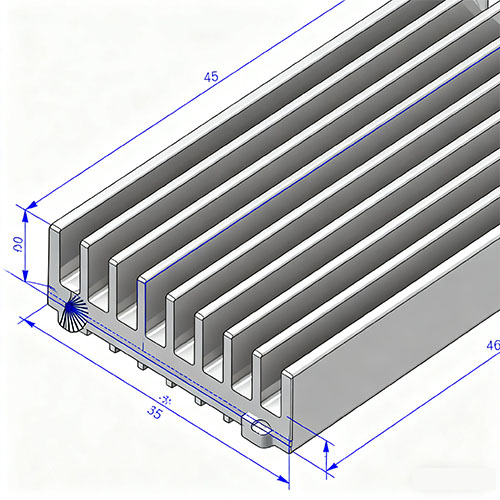

P&M Литой радиатор для литья пластмасс под давлением (спецификация)

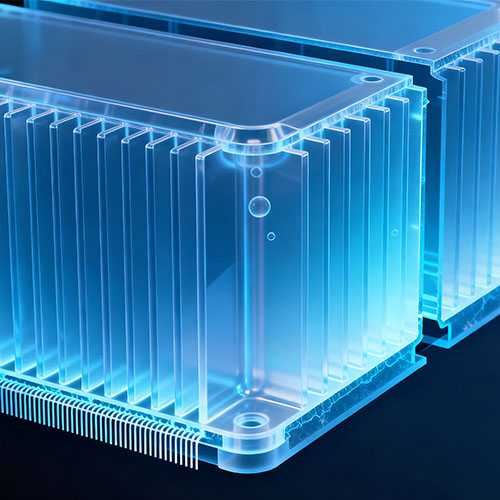

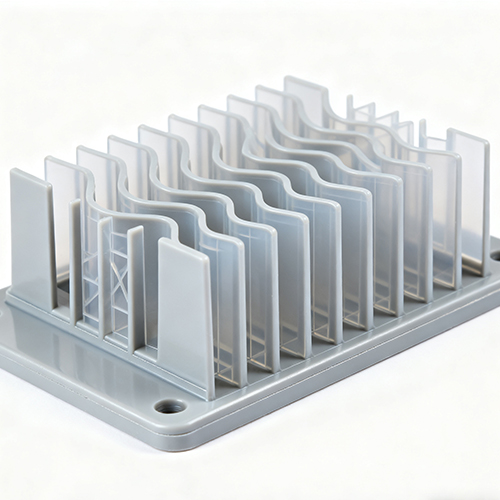

Особенности и применение литья под давлением пластиковых радиаторов P&M

一、Технические преимущества и сценарии применения

1. Технические преимущества

Легкий вес: вес пластиковых радиаторов на 30–60% легче, чем у металлических радиаторов того же объема, что подходит для портативных электронных устройств (таких как ноутбуки, дроны).

Гибкость конструкции: он может формировать сложные конструкции (такие как ребра специальной формы, встроенные каналы рассеивания тепла) за один этап без последующей сварки или сращивания.

Экономическое преимущество: пресс-форма имеет длительный срок службы (до 1 миллиона циклов и более), высокую эффективность массового производства, а себестоимость единицы продукции на 20-40% ниже, чем при обработке металла.

2. Сценарии применения

Бытовая электроника:

Модули отвода тепла для роутеров, приставок и светодиодных ламп.

Автомобильная электроника:

Компоненты рассеивания тепла для автомобильной навигации, систем ADAS и систем управления батареями (BMS).

Промышленное оборудование:

Конструкции отвода тепла для преобразователей частоты, датчиков и зарядных установок.

二、Точки контроля качества

Тестирование характеристик тепловыделения:

Измерьте распределение температуры поверхности радиатора с помощью тепловизора, чтобы убедиться, что температура компонента не превышает порог безопасности при номинальной мощности (например, для микросхем обычно требуется ≤85 ℃).

Проверка точности размеров:

Используйте координатно-измерительную машину для определения основных размеров (таких как расстояние между ребрами, высота) и обеспечения соблюдения проектных допусков.

Тестирование дефектов внешнего вида:

Используйте систему визуального контроля для проверки таких дефектов, как нехватка материала, пузыри и заусенцы, с процентом прохождения более 99,5%.

Процесс настройки

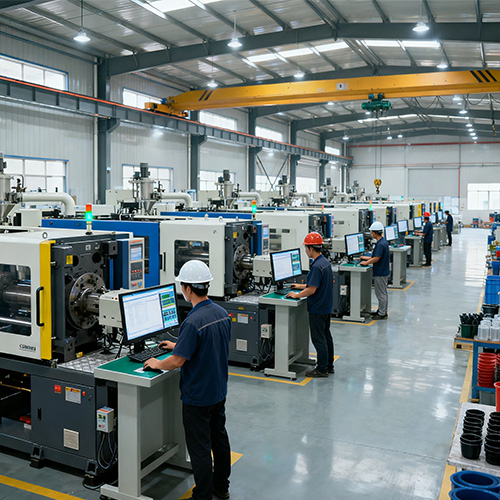

Фабрика и о нас

Компания NingBo Plastic Metal Product Co., Ltd (P&M) расположена в Юяо, так называемом Городе Плесени, Королевстве Пластика, на южной оконечности моста через залив Ханчжоу, к северу от Шанхая, к востоку от порта Нинбо, на плотной двойной линии государственной дороги 329 по суше, морю и воздуху в сеть для облегчения транспортировки.

Благодаря богатой технической мощи, научным методам управления и хорошему послепродажному обслуживанию, продукт пользуется большим доверием и приветствуется клиентами со всего мира. P&M использует усовершенствованную систему разработки и производства для проектирования пресс-форм, производства пластиковых изделий и автоматического производства. Нашей основной продукцией является проектирование и производство пластиковых форм, пластиковых изделий, металлических изделий. 90% продукции нашего предприятия экспортируется в Америку, Европу, Германию, Японию, Австралию и др. На протяжении многих лет компания занимается исследованием сырья. Компания имеет собственную торговую марку и десятки патентов, обеспечивающие более удобную техническую поддержку при изготовлении пресс-форм и производстве продукции. P&M начала внутренний бизнес с 2008 года под названием Shundi Mold Factory. И открыли международный рынок с 2014 года. Мы всегда придерживаемся принципов качества и времени в первую очередь. Предоставляя клиентам продукцию высочайшего качества, постарайтесь максимизировать эффективность производства и сократить время производства. Мы с гордостью сообщаем каждому клиенту, что наша компания не потеряла ни одного клиента с момента своего создания. Если возникнут проблемы с продуктом, мы будем активно искать решение и возьмем на себя ответственность до конца.

P&M придерживается рыночной ориентации на качество жизни и фокусируется на качественном обслуживании и постоянной разработке новых продуктов, стремясь создать лучший корпоративный имидж, а наши друзья дома и за рубежом, чтобы осуществлять широкий спектр деловых обменов и сотрудничества, создают блестящие вещи.

Упаковка

Упаковка в соответствии с вашими потребностями

1. Доставка по воздуху занимает 3-7 дней.

Товары могут быть отправлены DHL, Fedex, UPS.

2. По морю время доставки зависит от вашего порта.

В страны Юго-Восточной Азии занимает около 5-12 дней.

В страны Ближнего Востока доставка занимает около 18-25 дней.

В европейские страны занимает около 20-28 дней.

Доставка в американские страны занимает около 28-35 дней.

В Австралию занимает около 10-15 дней.

В африканские страны занимает около 30-35 дней.

Детали P&M Bike, ориентированные на детей, сочетают в себе безопасность, здоровье и веселье, стремясь добавить ярких красок в прекрасное детство. Мы с нетерпением ждем возможности работать вместе с вами, чтобы служить нашим детям.

Дорога роста ребенка вымощена кирпичами и плиткой.
