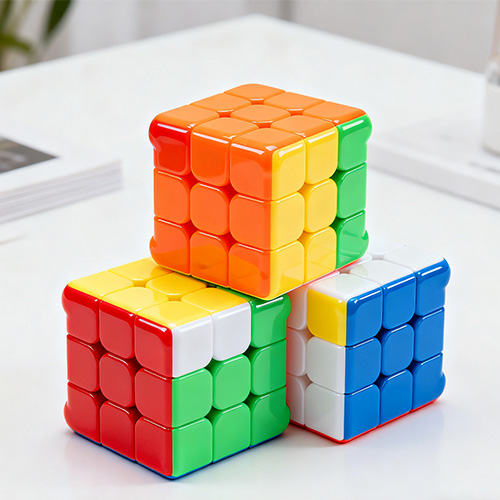

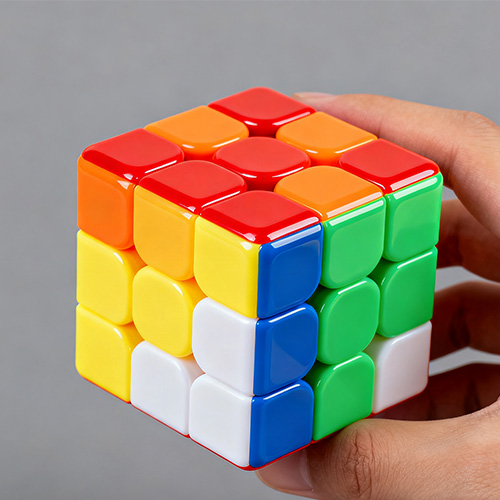

Пластиковый кубик Рубика для литья под давлением

Литье пластикового кубика Рубика под давлением — это технология, которая производит основные компоненты кубиков Рубика (такие как кубики, втулки центрального вала, пружины, позиционирующие пряжки) посредством индивидуальных процессов литья под давлением и, наконец, собирает их в пластиковые кубики Рубика, которые могут гибко вращаться и иметь функцию восстановления. Его основной особенностью является использование процесса литья под давлением для реализации высокоточного формования (допуск на размер в пределах ± 0,02 мм) и структурной адаптируемости компонентов кубика Рубика, обеспечивая плавное вращение соседних блоков кубика (сопротивление вращению 50-100 г) и точное позиционирование (отклонение смещения ≤0,1 мм). По сравнению с традиционной ручной обработкой или 3D-печатью, литье под давлением пластикового кубика Рубика позволяет реализовать крупномасштабное стандартизированное производство, сочетая контроль затрат и стабильность продукта. Он широко используется в игрушках, образовании, соревновательном спорте и других областях, адаптируясь к различным потребностям кубика Рубика от начального уровня до профессионального уровня быстрого решения.

P&M Пластиковый кубик Рубика для литья под давлением Введение

A. Основные характеристики литьевого формования пластикового кубика Рубика.

1. Высокоточная формовка компонентов, обеспечивающая плавное вращение.

Формование кубического блока: допуск на длину стороны кубика Рубика должен контролироваться в пределах ± 0,01 мм (например, для стандартного кубика Рубика размером 56 мм отклонение длины стороны ≤0,01 мм), а ошибка перпендикулярности соседних граней ≤0,05 °, чтобы избежать заедания после сборки; ровность поверхности блока ≤0,02мм/м, обеспечивающая плотное прилегание к соседним блокам (зазор ≤0,1мм) и отсутствие тряски при вращении;

Втулки вала и пряжки: допуск внутреннего диаметра втулки центрального вала составляет ± 0,005 мм, а установочный зазор с центральным валом составляет 0,01-0,02 мм, что обеспечивает плавное вращение втулки вала вокруг вала без заклинивания; допуск по высоте выступа позиционирующей пряжки составляет ±0,01 мм, а натяг с канавкой соседнего блока составляет 0,02-0,03 мм, что обеспечивает точное позиционирование и четкую обратную связь во время вращения (погрешность ощущения позиционирования ≤10 г).

2. Интегрированная адаптация нескольких компонентов, упрощающая процесс сборки.

3. Точное соответствие свойств материала, баланс долговечности и ощущения.

B、Производственный процесс литья под давлением пластикового кубика Рубика

1. Проектирование продукта и разработка пресс-форм.

1) Дизайн продукта

Конструктивное проектирование: нарисуйте 3D-модель с использованием программного обеспечения САПР (SolidWorks, UG), уделив особое внимание проектированию размеров фаски магического куба (R0,3–R0,5 мм для уменьшения задержки вращения), ступенчатого позиционирования центральной оси (обеспечивая соосность втулки вала ≤ 0,01 мм) и направляющего наклона пряжки (угол 15 °-20 °, легко собрать);

Проверка моделирования: используйте программное обеспечение CAE (Moldflow) для моделирования процесса литья кубиков Рубика, оптимизируйте распределение толщины стенок (равномерно контролируйте в пределах 1,5-2 мм, чтобы избежать следов усадки); Проверьте сопротивление вращению с помощью моделирования движения (установлено в стандартном диапазоне 50–100 г), отрегулируйте высоту позиционирующей пряжки, чтобы обеспечить постоянство тактильных ощущений.

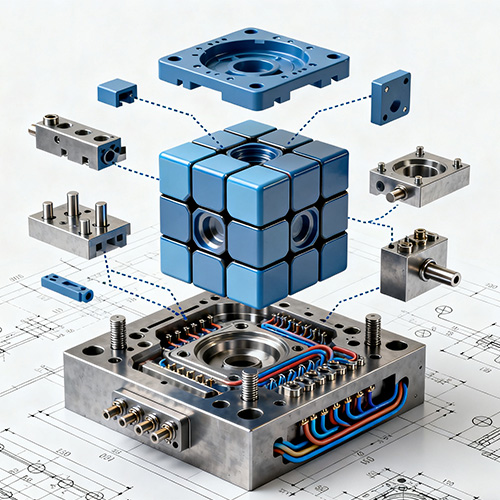

(2) Разработка пресс-формы

Материал пресс-формы: форма Magic Block изготовлена ​​из нержавеющей стали S136 (с высокой коррозионной стойкостью и хорошими характеристиками полировки), а форма втулки вала изготовлена ​​из стали для горячей обработки H13 (с хорошей износостойкостью и сроком службы ≥ 500000 раз);

Конструкция полости формы: полость формы Magic Block имеет зеркальную полировку (Ra ≤ 0,012 мкм), чтобы обеспечить гладкую поверхность блока; Многополосная форма имеет симметричную компоновку (например, круговое распределение 1 формы и 12 полостей) для обеспечения равномерного заполнения каждой полости (разница во времени заполнения ≤ 0,5 секунды);

Система охлаждения: расположите водяные каналы в соответствии с толщиной компонентов (с расстоянием 15–20 мм между водяными каналами кубических блоков и временем охлаждения 15–20 секунд), чтобы избежать отклонений размеров, вызванных неравномерным охлаждением; В форме втулки вала применяется конформное охлаждение для обеспечения точности размера внутреннего отверстия (допуск ± 0,005 мм).

2. Подготовка сырья и литье под давлением.

(1) Предварительная обработка сырья

(2) Литье под давлением

3. Постобработка и сборка компонентов.

(1) Постобработка

(2) Сборка

P&M Пластиковый кубик Рубика для литья под давлением (спецификация)

Особенности и применение литья под давлением пластикового кубика Рубика P&M

1. Детский кубик Рубика начального уровня

Основные требования: высокая безопасность, низкая стоимость, простота в эксплуатации, подходит для детей в возрасте от 3 до 10 лет.

Литье под давлением и характеристики материала:

В кубических блоках используется АБС-пластик (низкая стоимость, хорошая прочность, предотвращает поломку при падении детьми), а углы закруглены (R1,0–R1,5 мм для предотвращения царапин);

Во втулках вала и центральных валах используется обычный ПОМ (отвечающий основным требованиям гладкости), а в пружинах - эластичный ПП (низкая стоимость, сила упругости 50-60 г, подходит для детей с небольшой силой);

В каждой форме имеется 24 полости (увеличивается производительность и снижается себестоимость единицы продукции), а поверхность имеет матовую обработку (что позволяет избежать сильного отражения света, раздражающего детские глаза).

2. Профессиональный кубик Рубика для быстрого решения

Основные требования: низкое сопротивление вращению, точное позиционирование, высокая долговечность, подходит для спортсменов-гонщиков (10-30 лет), выполняющих быстрые вращения 5-10 раз в секунду.

Литье под давлением и характеристики материала:

Кубик Рубика изготовлен из сплава ПК/АБС (ударопрочный, гладкая поверхность, Ra ≤ 0,1 мкм, снижает трение вращения) с равномерной толщиной стенок, контролируемой на уровне 1,5 мм (легкий вес, общий вес ≤ 80 г);

Втулка вала и центральный вал изготовлены из высокоизносостойкого ПОМ (с добавлением 5% микропорошка ПТФЭ, коэффициент трения снижается до 0,15) в сочетании с пружинами из пружинной стали (усилие упругости 80-100 г, четкая обратная связь по позиционированию);

Используя форму для горячего литника с игольчатым клапаном (1 форма с 12 полостями для уменьшения влияния остатков литника на вращение), допуск размера компонента контролируется в пределах ± 0,005 мм для обеспечения постоянного вращения.

3. Образовательный и индивидуальный кубик Рубика.

Основные требования: интеграция функций (например, цифровая/графическая идентификация), индивидуальный внешний вид, подходящий для школьного обучения и корпоративных подарков.

Литье под давлением и характеристики материала:

Кубик Рубика изготовлен из сплава ПК/АБС (с поверхностью, на которой легко печатать, на которой можно добавлять цифры, буквы или логотипы компании посредством трафаретной или водной печати);

Частичное обучение Интегрированная структура позиционирования магнита кубика Рубика (предварительно встроенные пазы для магнитов в блоке кубика во время литья под давлением с точностью ± 0,02 мм для обеспечения выравнивания магнита);

В индивидуальном стиле используется двухцветный процесс литья под давлением (например, белый корпус и красный логотип), а конструкция пресс-формы представляет собой двухцветную форму (1 форма с 8 полостями), что обеспечивает индивидуальный внешний вид и интегрированную функциональность.
