Литье индивидуальной детали Scrambler

Кроме того, наша компания установила отношения сотрудничества с поставщиками пластикового сырья, производителями полиграфии и т. д., чтобы обеспечить поставки сырья и качество печати. Благодаря нашему богатому опыту и идеальной цепочке поставок, наша компания может предоставить клиентам высококачественные индивидуальные продукты для формования деталей скремблера, отвечающие их конкретным потребностям. В то же время у нас есть 10-летний профессиональный опыт внешнеторговых услуг, мы понимаем процесс внешней торговли и лучше обслуживаем наших клиентов. Для формованных изделий скремблера по индивидуальному заказу мы можем изготовить соответствующие пластиковые детали, что в основном делается с помощью литьевых форм.

Процесс изготовления деталей специального скремблера частоты (обычно относящегося к оборудованию для обеспечения безопасности связи) намного выходит за рамки обычного прецизионного литья под давлением. Это систематическая инженерия, которая объединяет «высокочастотную электронику», «максимальное электромагнитное экранирование» и «высоконадежное структурное проектирование». Целью является не только создание оболочки, но и построение «клетки Фарадея», способной обеспечить стабильную и конфиденциальную работу высокоскоростных цифровых схем и радиочастотных цепей внутри.

�� Основной процесс: от электронных требований к физической реализации

Весь процесс основан на принципе «проектирования конструкции с учетом электрических характеристик» и может быть разделен на следующие четыре ключевых этапа:

Фаза первая: Глубокий совместный дизайн электроники и структуры.

Это краеугольный камень всей работы. Инженеры-механики должны работать в тандеме с инженерами по радиочастотам (РЧ) и инженерами по компоновке печатных плат, начиная с концептуальной стадии.

Определите основные ограничения: четко определите размер печатной платы, тепловыделение чипа, положение антенны, тип и положение радиочастотных разъемов (например, головок SMA), требования к рассеиванию тепла и, что наиболее важно, уровень электромагнитной совместимости.

Конструкция защитной полости: это основа структурного проектирования. Внутреннюю часть корпуса необходимо разделить на несколько независимых экранирующих отсеков для изоляции цифровых цепей, аналоговых цепей, радиочастотных цепей и источников питания, предотвращая взаимные помехи. Соединение между отсеками требует разработки точной заземляющей пружины или конструкции для установки токопроводящей прокладки.

Рассеяние тепла и целостность сигнала. При условии экранирования спланируйте эффективные пути рассеивания тепла (например, контактную поверхность прокладок из термопасты и конструкцию зубцов для отвода тепла). Когда все высокоскоростные сигнальные линии и радиочастотные трассы проходят через перегородки, для предотвращения электромагнитной утечки необходимо использовать экранированные соединители фильтров или специально разработанные переходные конструкции.

Этап второй: выбор ключевых материалов и специальных процессов

Выбор материалов напрямую определяет эффективность и надежность экранирования.

Материал корпуса

Предпочтительное решение: алюминиевый сплав (например, 6061, 5052). Сложные и точные конструкции могут быть получены с помощью обработки на станках с ЧПУ, а его превосходная электропроводность может быть использована для реализации общего экранирования. Поверхность обработана проводящим оксидированием.

Решение для высокопрочных/сложных деталей: используйте цинк-алюминиевый сплав для литья под давлением с последующим меднением и никелированием для достижения высокой эффективности экранирования (SE).

Недорогое/легкое решение: на внутренние стенки из АБС/ПК-пластика наносится вакуумное покрытие (напыление) проводящих слоев, но эффективность экранирования и долговечность обычно ниже, чем у металлических решений.

Соединение и герметизация

На соединительной поверхности корпуса должны быть предусмотрены установочные канавки для токопроводящих уплотнительных полос или прокладок из металлической проволочной сетки.

На кнопках и отверстиях интерфейса следует использовать защитное стекло или металлические фильтры.

Вокруг всех отверстий для винтов должны быть предусмотрены чистые металлические поверхности притира, чтобы гарантировать крайне низкое сопротивление между двумя частями корпуса (обычно на уровне миллиомов) после затяжки винтов.

Этап третий: точное производство и системная интеграция

Прецизионная обработка: металлический корпус в основном подвергается высокоточной обработке на станке с ЧПУ, чтобы обеспечить плоскостность, точность винтовой стойки и допуск при установке радиочастотных разъемов. Литье под давлением требует точных форм.

Обработка поверхности и вторичная обработка: После обработки алюминиевый сплав подвергается кондуктивному окислению. Контактные поверхности клавиш, возможно, придется дополнительно позолотить или посеребрение, чтобы уменьшить контактное сопротивление. Затем установите все аксессуары, такие как проводящая прокладка, заземляющая пружина и экран защитного фильтра.

Предварительная сборка системы: перед установкой печатной платы необходимо провести тест на целостность проводимости корпуса, чтобы убедиться, что сопротивление нахлеста между каждым экранирующим отсеком соответствует проектным спецификациям.

Этап четвертый: тщательное тестирование и проверка

Это последняя контрольная точка для проверки соответствия деталей скремблера, отличающаяся от обычного контроля внешнего вида и размеров деталей.

Испытания на экологическую надежность: они включают в себя циклические испытания при высоких и низких температурах, влажный нагрев, вибрацию и ударные испытания, чтобы гарантировать, что конструкция не деформируется, а защита не выходит из строя в суровых условиях.

Тестирование на электромагнитную совместимость

Испытание на эффективность экранирования: Собранный пустой корпус тестируется в безэховой камере на его способность экранировать от внешних радиочастотных помех и подавлять внутреннее сигнальное излучение.

Испытание ЭМС на системном уровне: после установки печатной платы проводятся испытания всей машины на излучение и устойчивость к излучению, чтобы проверить, соответствует ли конструкция национальному военному стандарту (GJB), стандартам MIL-STD-461 или FCC/CE и т. д.

Долгосрочный контроль электрических характеристик: во время температурного цикла и вибрационных процессов постоянно контролируйте сопротивление ключевого пути сигнала и сопротивление заземления защитной полости, чтобы обеспечить стабильные электрические характеристики.

�� Ключевые моменты и выбор партнера

Основное противоречие: всегда поиск баланса между «оптимальной эффективностью экранирования», «эффективностью рассеивания тепла», «конструкционной прочностью/весом» и «стоимостью/технологичностью».

Итерация проектирования. Этот процесс во многом зависит от моделирования. Перед открытием формы или обработкой необходимо использовать программное обеспечение для электромагнитного моделирования (например, CST, HFSS) для моделирования и оптимизации конструкции защитной полости.

Партнер: Никогда не выбирайте производителя, который разбирается только в литье под давлением или обычном станке с ЧПУ. Необходимо искать поставщиков, имеющих опыт производства деталей для военной промышленности, аэрокосмической промышленности, высокотехнологичного оборудования связи. Они должны понимать такие понятия, как экранирование, заземление и ЭМС, а также быть в состоянии предоставить соответствующие данные испытаний и предложения.

Мы являемся производителем формованных деталей скремблера, обеспечивая высококачественное изготовление формованных деталей скремблера. Если вы хотите настроить/разработать изделия для формования деталей скремблера по индивидуальному заказу, вы можете найти нас. У нас есть профессиональный дизайн пресс-форм для литья под давлением и отработанные технологии производства, предоставляющие вам комплексное обслуживание: от проектирования продукта-изготовления пресс-форм-производства продукта-упаковки продукта-транспортировки продукта, мы можем помочь вам в каждом звене. Пока вы обращаетесь к нам, мы предоставим вам максимальный сервис и удовлетворим вас с точки зрения качества продукции, сроков производства, информационного диалога и т. д.

Изготовление пластиковых литьевых форм

Характеристики пластикового формования

Конструкция пресс-формы:

Процесс транзакции:

Тестирование пресс-формы:

Упаковка продукта

Фабрика

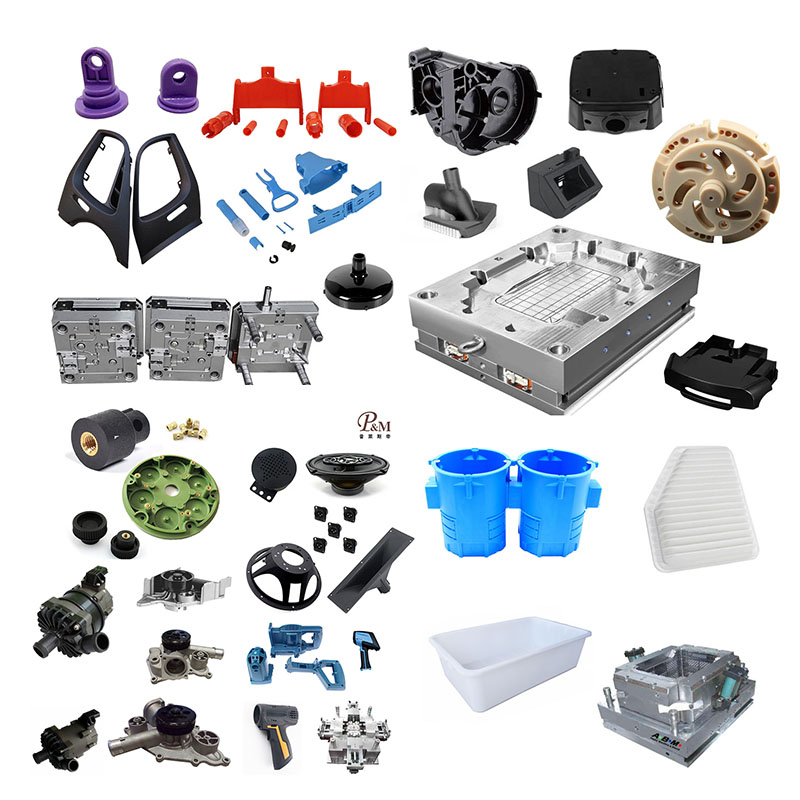

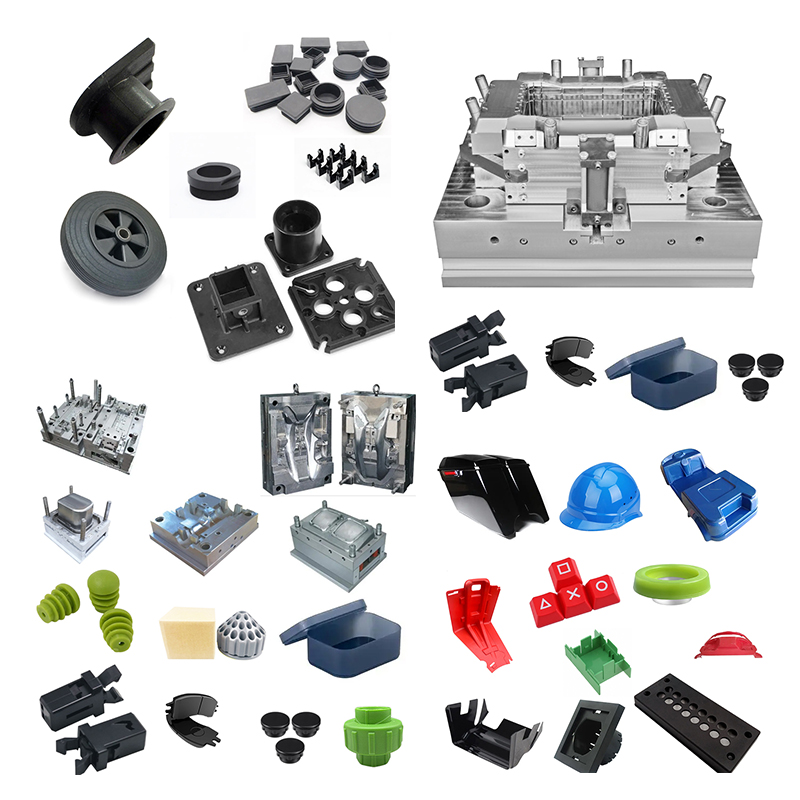

Мы являемся фабрикой по изготовлению пластиковых форм на заказ. Наша фабрика занимается изготовлением пластиковых форм для литья под давлением. У нас есть 17-летний опыт работы в области профессиональных пластиковых форм на заказ и 10-летний опыт внешней торговли. Мы являемся поставщиком пластиковых форм на заказ. Мы можем предоставить индивидуальные услуги по изготовлению пластиковых форм. Наш завод может изготовить пластиковые детали методом литья под давлением, и качество продукции вас удовлетворит.

У нас более 50 высокопроизводительных машин и сотни инженеров и дизайнеров. Мы можем предоставить комплексное обслуживание: от проектирования продукта - изготовления пресс-форм - производства продукта - упаковки продукта - транспортировки. У нас есть полная производственная цепочка. Мы можем удовлетворить все ваши требования.

Услуги, которые мы предоставляем:

Профессиональное обслуживание индивидуальных пресс-форм, проектирование и производство пластиковых форм. Производство пластиковых изделий, дизайн изделий, проектирование пресс-форм, настройка выдувных форм, настройка ротационных форм, настройка пресс-форм для литья под давлением. Услуги 3D-печати, производственные услуги с ЧПУ, упаковка продукции, индивидуальная упаковка, услуги доставки.

Мы всегда придерживаемся принципов качества прежде всего и времени прежде всего. Предоставляя клиентам продукцию высочайшего качества, постарайтесь максимизировать эффективность производства и сократить время производства. Мы с гордостью сообщаем каждому клиенту, что наша компания не потеряла ни одного клиента с момента своего создания. Если возникнут проблемы с продуктом, мы будем активно искать решение и возьмем на себя ответственность до конца.

Часто задаваемые вопросы

В1: вы торговая компания или производитель?

О: Мы производители.

В2. Когда я могу получить предложение?

О: Обычно мы указываем цену в течение 2 дней после получения вашего запроса.

Если вам очень срочно, пожалуйста, позвоните нам или сообщите нам по электронной почте, чтобы мы могли сначала предложить вам цену.

Вопрос 3. Как долго занимает время изготовления плесени?

О: Все зависит от размера и сложности изделия. Обычно срок выполнения составляет 25 дней.

Вопрос 4. У меня нет 3D-чертежа, как мне начать новый проект?

О: вы можете предоставить нам образец литья, мы поможем вам завершить дизайн 3D-чертежа.

Вопрос 5. Перед отправкой, как убедиться в качестве продукции?

О: если вы не приедете на нашу фабрику и у вас не будет третьей стороны для проверки, мы будем вашим инспектором.

Мы предоставим вам видео с подробными сведениями о производственном процессе, включая отчет о процессе, структуру размеров продукции и детали поверхности, детали упаковки и так далее.

Вопрос 6. Каковы ваши условия оплаты?

О: Оплата пресс-формы: 40% предоплата банковским переводом заранее, 30% оплата второй формы перед отправкой первых пробных образцов, 30% баланс пресс-формы после согласования окончательных образцов.

B: Оплата производства: 50% предоплата, 50% перед отправкой готового товара.

В7: Как вы делаете наш бизнес долгосрочным и хорошим отношением?

А:1. Мы сохраняем хорошее качество и конкурентоспособные цены, чтобы гарантировать нашим клиентам выгоду от продукции самого высокого качества.

2. Мы уважаем каждого клиента как нашего друга, искренне ведем с ними бизнес и дружим, независимо от того, откуда они родом.
